產品簡介
該產品是一款DeviceNet協議與串口協議轉換通信節點，主要用于具有串口通信功能的設備連入DeviceNet網絡。它支持RS485，RS232，RS422等常用串行設備，并且具有低成本的特性，同同類型的國外產品相比具有較高的性價比。
性能指標
- 物理尺寸為124×84mm；
- 獨立的電源開關，方便使用；
- 支持CAN2.0B協議；
- DeviceNet網絡側信號和電壓隔離，防雷保護；
- 滿足DeviceNet對電源輸入的要求（11~25V）；
- DeviceNet兼容的開放式5針連接器，帶總線供電保護電路；
- DeviceNet兼容的模塊，網絡狀態指示燈；
- 支持DeviceNet規范125k，250k，500kbps傳輸速率；
- 8位撥碼開關設置波特率和此節點地址；
- 串口采用統一的DB9針連接器；
- 通過軟件設置采用的串口通信方式和波特率；
- 默認RS232的工作方式和9600bps的傳輸速率；
- TX，RX狀態指示燈。

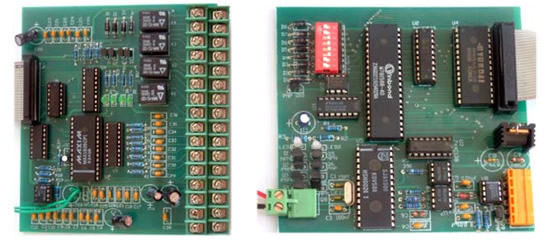

產品內部電路板貼圖
采用MCU制作的接口板和數據采集板
|
