產品簡介
該產品是一種工業用觸摸屏產品。該產品分為兩部分：上位機組態軟件和用于工業現場的觸摸屏硬件。根據客戶定制，該產品能與西門子等常用的PLC相連，運行組態監控PLC。
系統組態軟件
該組態軟件基于VC開發，組態界面友好，具有豐富的圖庫，并且具有良好的通用性。它具有的基本功能如下：
- 仿Visual studio界面的工程管理器
- 強大的繪圖及組態功能
- 豐富的圖庫資源（圖庫、部件庫）
- 特殊模塊的封裝
- 編譯及數據傳輸功能
- 計算機模擬功能

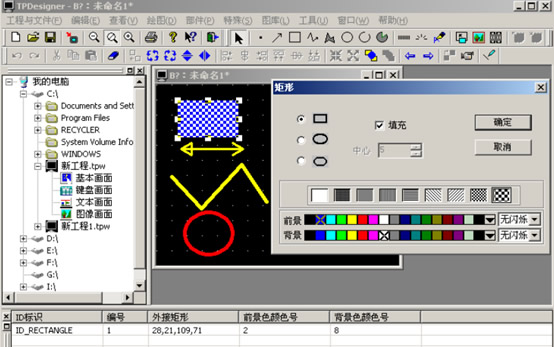

- 編輯界面截圖如下圖
觸摸屏硬件系統
該硬件系統基于arm處理器，操作系統基于wince，具有很強的圖形處理功能，其主要特點如下：
- CPU采用Cirrus Logic 的EP9315，芯片內部實現有硬件數學協處理器，因而具有較其他同類CPU 更強的數據處理能力，可完全滿足工控領域的常規處理需求。
- 32MB 的文件數據存儲空間，能滿足一般用戶的需求，并給用戶留出擴展存儲的接口（CF 卡槽）。
- 操作系統采用微軟的Windows CE，除具有實時多任務的功能外，在圖形處理方面更占據合優勢。
- 通訊接口主要包括一個100M 以太網接口、4個異步串口以及2個HOST模式的USB 接口、一個高速全雙工SPI 以及一個CAN 總線接口。
- 顯示器采用SHARP公司的工業級TFT-LCD, 分辨率為640*480，支持144種顏色 應用程序由Embedded VC編寫，主要功能是對從PC機下載的二進制文件解析，恢復組態畫面，并與所連接的控制器通信，實時響應控制器的狀態和用戶的點擊以達到監控目的

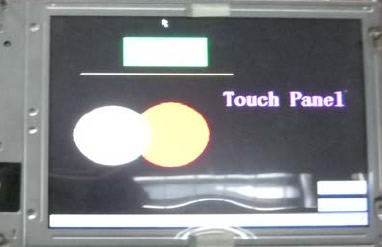

觸摸屏硬件產品貼圖：
|
