μCAN-BOX數采模塊

我們的μCAN-BOX現場模塊系列為數字和模擬I/O信號網絡化提供鏈接。我們超值的μCAN模塊能夠連接各種傳感器和執行器。

目的：因為它們堅固化設計，這些模塊可直接安裝在信號源上，無需外加機柜。CAN總線傳輸數字化數據，減少控制和信號線的成本。

特點

μCAN-BOX系列電子系統被緊密包裝在一個堅固的鋁盒內（IP66保護等級），能可靠防塵防水。信號線通過標準電纜氣密封或者M12插入式連接器進行連接。?

所有模塊都裝備高速CAN接口，同時支持CAN 2.0A和CAN 2.0B。因此支持層7協議CANopen、SAE J1939和供應商特定參數的各種協議。模塊地址和位速率可通過滑動開關或CAN總線設置。

外殼蓋上的指示燈表示模塊狀態。為了用于移動機械上，電氣功能可工作于-40°C to +85°C范圍。

連接

使用μCAN-BOX系列，你可以通過CAN總線交叉連接多個傳感器和執行器。

模擬輸入 (0..20 mA, 0..10 V)
模擬輸出 (0..20 mA, 0..10 V)
傳感器輸入 (Pt100 .. Pt1000、熱電偶、應變計)
數字輸入
數字輸出
PWM輸出
快速計數器和頻率測量?

應用領域

從建筑機械到農業機械或者再生能源 - μCAN-BOX模塊適用于極端環境，這樣的環境需要可靠的傳感器和執行器技術。典型應用如下：

建筑起重機
道路建筑機械
非道路車輛
重型貨車
拖拉機
聯合收割機
風電場
太陽能發電廠

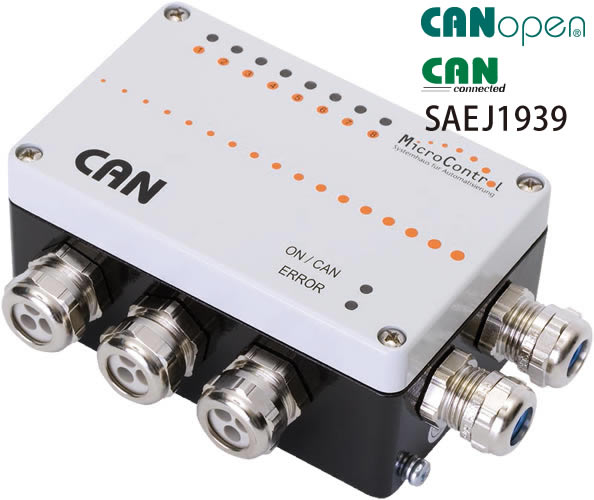

堅固又緊密：μCAN-BOX系列CANopen模塊

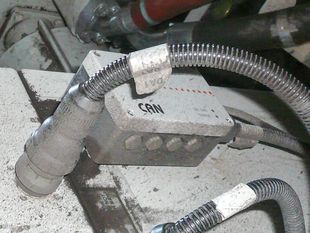

特別適用于惡劣環境 - μCAN-BOX

型號		μCAN.1.ai-BOX		μCAN.4.ai-BOX		μCAN.4.ao-BOX		μCAN.8.dio-BOX	μCAN.4.ci-BOX	μCAN.8.pwm-BOX
接口		CAN		CAN		CAN		CAN	CAN	CAN
每個模塊的I/O		1		4		4		8	4	8
信號類型		模擬輸入		模擬輸入		模擬輸出		數字I/0	計數器輸入	PWM輸出
+/- 10 V	0(4)-20 mA	●	●	●	●	●	●	---	---	---
應變計	---	●	---	●	---	---	---	---	---	---
熱電偶	Pt 100	●	●	●	●	---	---	---	---	---
數字I/O		---		---		---		HS / LS Driver	HS / LS Input	HS / LS Driver
計數器		---		---		---		---	1 Hz - 500 kHz	---
精度		0,1% full scale		0,1% full scale		0,1% full scale		---	+/- 0,1 Hz	0,5% Steps
分辨率		16-bit		16-bit / 24-bit		16-bit		---	0,1 Hz	0% - 100%
采樣率		20 ms		5 ms / 4 Inputs		10 ms / 4 Outputs		1 ms	100 ms	25 Hz – 5 kHz Base
供電		9 - 36 V DC		9 - 36 V DC		12 - 36 V DC		8 - 50 V DC	8 - 50 V DC	8 - 50 V DC
環境溫度		-40°C / +85°C		-40°C / +85°C		-40°C / +85°C		-40°C / +85°C	-40°C / +85°C	-40°C / +85°C

訂貨說明

貨號?	說明
12.11.003	μCAN.1.ai-BOX / 電壓 1通道模擬信號采集模塊，含CANopen，信號類型?+/- 10V DC。專用于公制電纜壓蓋。通過螺釘端子連接。
12.11.023	μCAN.1.ai-BOX / 電流 1通道模擬信號采集模塊，含CANopen，信號類型?0(4)-20mA。專用于公制電纜壓蓋。通過螺釘端子連接。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.113	公制電纜安裝包用于1通道現場模塊。

貨號?	說明
12.17.010	μCAN.1.sg-BOX / 5V DC 1通道應變計采集模塊，含CANopen，5 DV DC傳感器供電。專用于公制電纜壓蓋。通過螺釘端子連接。應變計全橋 >= 350 Ohm。
12.17.011	μCAN.1.sg-BOX / 10V DC 1通道應變計采集模塊，含CANopen，10 DV DC傳感器供電。專用于公制電纜壓蓋。通過螺釘端子連接。應變計全橋 >= 1k Ohm。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.113	公制電纜安裝包用于1通道現場模塊。

貨號?	說明
12.10.009	μCAN.1.ti-BOX 1通道溫度采集模塊，含CANopen。專用于公制電纜壓蓋。通過螺釘端子連接。
12.10.021	μCAN.1.ti-BOX 1通道溫度采集模塊，含CANopen。J型熱電偶插入式接頭。通過Sub-D 9針連接CAN和電源。
12.10.031	μCAN.1.ti-BOX 1通道溫度采集模塊，含CANopen。K型熱電偶插入式接頭。通過Sub-D 9針連接CAN和電源。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.113	公制電纜安裝包用于1通道現場模塊。

貨號?	說明
12.44.003	μCAN.4.ai-BOX / 電壓 / 16位 4通道模擬信號采集模塊，含CANopen，信號類型?+/- 10V DC。16位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
12.45.003	μCAN.4.ai-BOX / 電流 / 16位 4通道模擬信號采集模塊，含CANopen，信號類型?0(4)..20mA。16位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
12.46.001	μCAN.4.ai-BOX / 電壓 / 24位 4通道模擬信號采集模塊，含CANopen，信號類型?+/- 10V DC。24位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
12.47.001	μCAN.4.ai-BOX / 電流 / 24位 4通道模擬信號采集模塊，含CANopen，信號類型?0(4)..20mA。24位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號?	說明
12.42.003	μCAN.4.ao-BOX 4通道模擬輸出模塊，含CANopen。16位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號	說明
12.88.008	μCAN.4.ci-BOX 4通道計數器模塊，含CANopen。專用于公制電纜壓蓋。通過彈簧籠接頭連接。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號?	說明
12.89.000	μCAN.4.mb-BOX 4通道H-橋用于驅動最多4個DC電機。CANopen接口。鋁壓鑄外殼IP 67。專用于公制電纜壓蓋。通過螺釘端子連接。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號?	說明
12.48.001	μCAN.4.sg-BOX 4通道應變計采集模塊，含CANopen。 4.096 V DS傳感器內部供電。16位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
12.48.002	μCAN.4.sg-BOX 4通道應變計采集模塊，含CANopen。 4.096 V DS傳感器內部供電。24位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號?	說明
12.43.005	μCAN.4.ti-BOX 4通道溫度采集模塊，含CANopen。信號采集類型 J、K、N、T、Pt100和Pt1000型熱電偶。16位分辨率。專用于公制電纜壓蓋。通過螺釘端子連接。
12.43.705	μCAN.4.ti-BOX / K型熱電偶 4通道溫度采集模塊，含CANopen。信號采集通過插入式連接K型熱電偶。通過Sub-D 9針連接CAN和電源。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.114	公制電纜安裝包用于4通道現場模塊。

貨號?	說明
12.86.014	μCAN.8.dio-BOX / 高端驅動 8通道數字輸入/輸出模塊，含CANopen。專用于公制電纜壓蓋。通過彈簧籠接頭連接。高端驅動。
12.86.015	μCAN.8.dio-BOX / 低端驅動 8通道數字輸入/輸出模塊，含CANopen。專用于公制電纜壓蓋。通過彈簧籠接頭連接。低端驅動。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.115	公制電纜安裝包用于8通道現場模塊。

貨號?	說明
12.87.006	μCAN.8.pwm-BOX / 高端驅動 8通道脈寬輸出模塊，含CANopen。專用于公制電纜壓蓋。通過彈簧籠接頭連接。高端驅動。
12.87.005	μCAN.8.pwm-BOX / 低端驅動 8通道脈寬輸出模塊，含CANopen。專用于公制電纜壓蓋。通過彈簧籠接頭連接。低端驅動。
20.10.008	μCAN.open.ER? CANopen設備配置工具。
90.01.115	公制電纜安裝包用于8通道現場模塊。
