CANinterpreter

思泰首頁 > CAN/CANopen > CANinterpreter

監視和分析CAN網絡的監視工具

實時顯示來自CAN總線的報文

CANinterpreter是一款多功能工具，可監視和記錄CAN網絡上的數據流，然后它根據屬性或標準化高層協議進行分析。所有傳輸到CAN總線的報文都能以不同模式和視圖進行實時顯示。可選數據流記錄允許以后離線分析。這特別適用于探測偶發故障。單個CAN報文或序列可在調試階段注入網絡也可仿真沒有出現的節點。CANinterpreter的功能已經集成在標準CANopen DeviceExplorer軟件中。

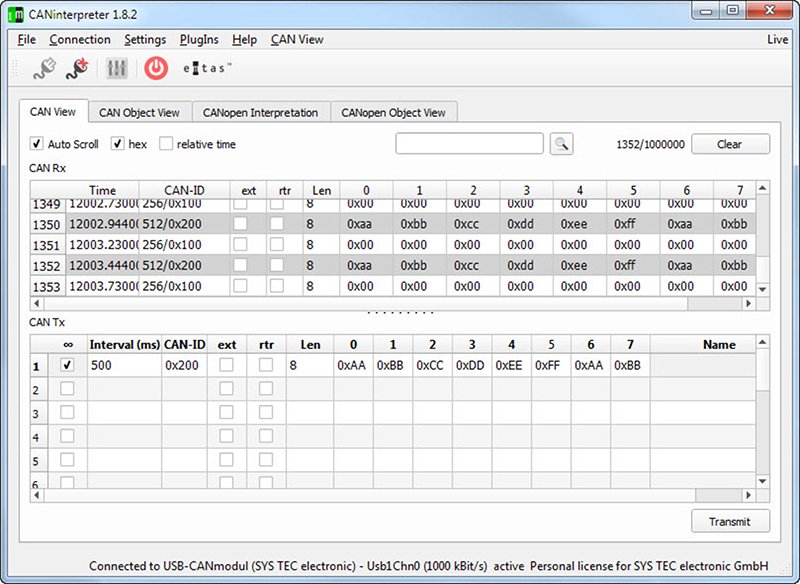

監視視圖

特性/細節

在不同視圖中在線監視CAN總線數據流
根據用戶的規范解釋CAN數據
記錄CAN報文和后期進行分析
柔性CAN-ID指定過濾
單次或周期傳輸CAN報文或序列

插件

CANopen Interpreter

根據它們的含義解釋CANopen報文。數據內容被轉換成純文本。在CANopen網絡上的診斷將被極大簡化。

CANinterpreter Script插件

基于JavaScript，擴大CANopen特定命令以發送和接收SDO、PDO和NMT報文。利用圖形化UI Designer設計用戶自己的接口。因此用戶指定的測試或服務應用程序可輕松實現。

文檔

名稱	類型	大小	動作
C
CANopen Tool Chain - Product Flyer	pdf	1 MB	Download
CANinterpreter - User Manual	pdf	451 KB	Download
U
USB-CANmodul Series - Product Flyer	pdf	2 MB	Download

下載

名稱	類型	大小	動作
C
CANinterpreter for Linux Evaluation version 1.8.2 *Please note the shown plug-ins are not included in standard version of CANinterpreter	zip	43 MB	Download
CANinterpreter for Windows P/N SO-1123 - Evaluation version 1.8.2 *Please note the shown plug-ins are not included in standard version of CANinterpreter	zip	32 MB	Download

訂貨說明

貨號	說明
3930008	CANinterpreter includes USB dongled floating license for CANinterpreter for Windows / Linux, Documentation
3930013	CANinterpreter Bundle includes USB dongled floating license for CANinterpreter for Windows / Linux, USB-CANmodul1 with device drivers, Cables, Documentation
3933011	CANopen Interpreter plug-in *Use of this plug-in requires CANinterpreter software - floating license
3933007	J1939 Interpreter plug-insk *Use of this plug-in requires CANinterpreter software - floating license
3933004	CANinterpreter Script plug-in *Use of this plug-in requires CANinterpreter software - floating license
