CANopen Configuration Suite |
|
|
CANopen網絡/設備強大的配置工具
支持從規劃和測試及調試到故障診斷
CANopen Configuration Suite是一款高性能又易用的工具，能夠高效又直截了當地規劃全部CANopen網絡以及設備。它組合各種功能和直觀操作性并在所有工程階段支持你，包括規劃、開發、起步和服務。你能夠馬上集中精力到你的應用和系統參數的定義上。該款CANopen組態軟件包括CANopen DeviceExplorer、PDL (過程數據鏈接器) 插件和我們獨有的訪問各種CAN接口的CAN驅動。
廣泛的硬件支持
我們提供不同一般的硬件支持，適用于各個廠家的CAN總線接口。你不會局限于特定供應商。CANopen組態軟件極大減少大型系統要求的配置工作量。最小化配置錯誤的風險，因此系統上的質量和安全性獲得提高。 |
|

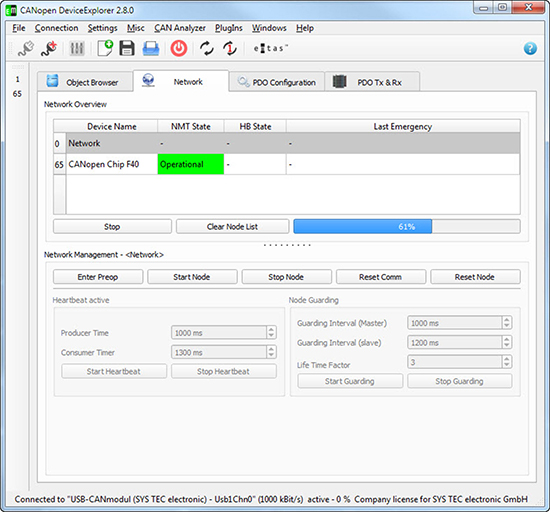

網絡配置舉例 |

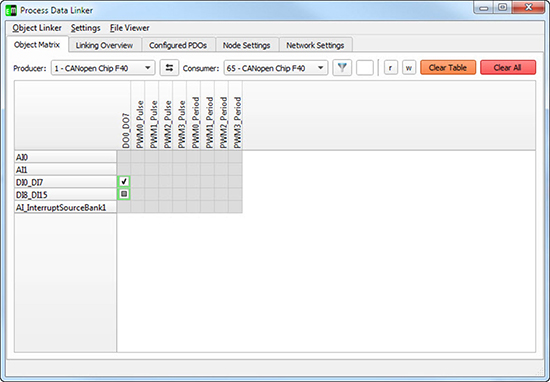

過程數據鏈接器舉例 |
|
特性/細節
- 設備和網絡配置的保存和加載
- 工程導向的網絡配置基于CANopen EDS和DCF文件
- 在線和離線訪問CANopen設備對象字典
- 集成CANopen主站功能性例如：NMT命令(啟動/停止網絡)、節點保護（啟動/停止保護和心跳）、PDO (映射和通訊參數)配置、CANopen設備歸零（歸零通訊、歸零節點）
- 集成CAN分析儀，用于實時總線監視例如顯示CAN報文(CAN層2)、CANopen報文解釋 (CAN層7)
- 記錄CAN報文和以后解釋
- PDO的顯示和手動傳輸
- 按照用戶的規范解釋CAN數據
- 通過CAN總線下載設備和網絡的配置
- 網絡掃描探測和總線連接的設備
- 或單次或周期地傳輸CAN報文或排序
- 通過拖和放功能實現自動PDO映射
- 用所提供的PDO配置生成DCF文件
- 節點配置編輯
- NMT起步可調
- 從站分配可調
- 同步可調
- 導出網絡變量列表，按照IEC 61131-3
|
|
插件
CANopen DeviceExplorer LSS主站插件
提供CANopen設備的所有LSS主站服務和設備開發?？蛇h距離通過CAN總線調整LSS從站的比特率和節點ID。也支持整個網絡的網絡掃描和節點ID半自動化定位。
CANopen DeviceExplorer CiA 402插件
提供符合CiA 402的CANopen驅動的狀態機控制。子協議位置和速率模式模塊可用于配置參數例如加速度、速度、減速以及目標位置。
CANopen DeviceExplorer SRDO插件
包含一個附加的對話框用于CANopen DeviceExplorer和提供CiA 304兼容安全相關數據對象 (SRDO) 和過程數據安全傳輸的一致性配置。
CANopen DeviceExplorer Script插件
基于JavaScript，擴充CANopen特定命令，實現發送和接收SDO、PDO和NMT報文。利用圖形化UI Designer，創建用戶自己的界面。因此用戶指定測試或服務應用程序都可輕松實施。 |
|
文檔
| 名稱 |
類型 |
大小 |
動作 |
| C |
CANopen Tool Chain - Product Flyer
|
pdf |
1 MB |
Download |
CANopen DeviceExplorer - User Manual
|
pdf |
2 MB |
Download |
| U |
USB-CANmodul Series - Product Flyer
|
pdf |
2 MB |
Download |
下載
| 名稱 |
類型 |
大小 |
動作 |
| C |
CANopen DeviceExplorer for Linux
Evaluation version 2.8.2 *Please note the shown plug-ins are not included in standard version of CANopen DeviceExplorer. |
zip |
33 MB |
Download |
CANopen DeviceExplorer for Windows
P/N SO-1124 - Evaluation version 2.8.2 *Please note the shown plug-ins are not included in standard version of CANopen DeviceExplorer. |
zip |
34 MB |
Download |
|
|
訂貨說明
| 貨號 |
說明 |
3930012 |
CANopen Configuration Suite
includes USB dongled floating license for CANopen DeviceExplorer for Windows / Linux, CDE PDL plug-in, Documentation |
3930016 |
CANopen Configuration Suite Bundle
includes USB dongled floating license for CANopen DeviceExplorer for Windows / Linux, CDE PDL plug-in, USB-CANmodul1 with device drivers, Cables, Documentation |
3933008 |
CANopen DeviceExplorer LSS plug-in
*Use of this plug-in requires CANopen DeviceExplorer software - floating license |
3933013 |
CANopen DeviceExplorer CiA 402 plug-in
*Use of this plug-in requires CANopen DeviceExplorer software - floating license |
3933014 |
CANopen DeviceExplorer SRDO plug-in
*Use of this plug-in requires CANopen DeviceExplorer software - floating license |
3933010 |
CANopen DeviceExplorer Script plug-in
*Use of this plug-in requires CANopen DeviceExplorer software - floating license |
|
|
