介紹

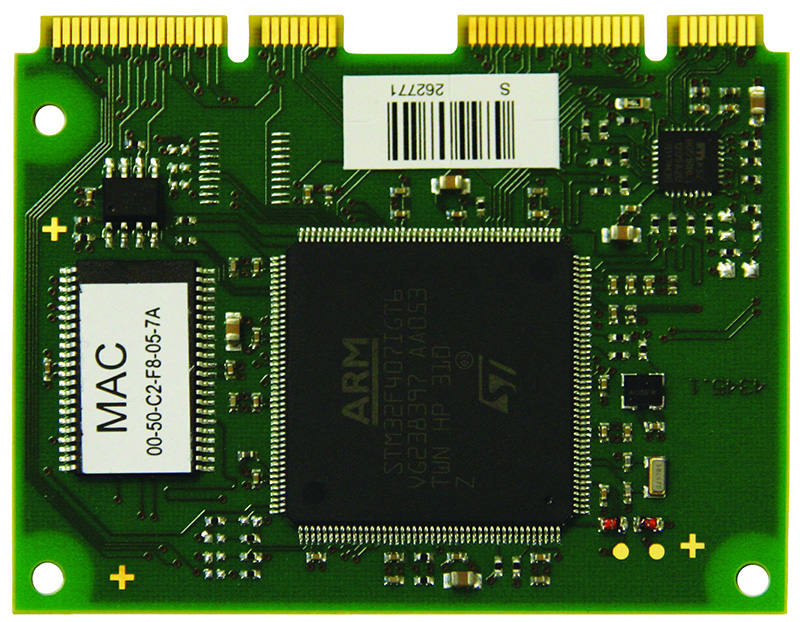

PLCcore-F407專用于成本敏感的應用。這種即插即用可OEM的單板計算機的架構可在低成本下提供板載I/O配置。PLCcore-F407裝備了IEC 61131-3運行時間核，可無縫集成CANopen與以太網。它是開發PLC系統和小型機器控制的理想平臺。
為了給用戶提供一定的靈活度，我們為客戶提供各種選擇包：
生產包
PLCcore-F407有即插即用的核心模塊。想要購買大批量的客戶可獲得生產許可證，帶有全面的生產文檔和編程的微控制器。他們可自己OEM生產，為他們提供高度靈活性和附加成本優化。
設計包
我們以固定的價格基數提供設計服務包。這包括設計和原型制作定制的應用OEM載板。客戶可獲得設計和生產材料，使他們能夠再用該設計和自己生產。在這種方式下，可獲得明顯的成本節省高達60%。
|
|
模塊功能
| PLCcore固件 |
IEC61131-3運行時核預裝
CiA302/314 compliant CANopen管理器 |
| 控制器 |
STM32F407 by STMicroelectronics with ARM 32-bit Cortex?-M4 |
| 系統時鐘 |
168MHz |
| 應用存儲器 |
512kB用于PLC用戶的應用程序 |
| 連接性 |
Ethernet：1x 10/100Mbps, on-board PHY；CAN：2；UART：3；PWM：2；板到板連接器：2x52 pin card edge (Mini PCie connector footprint) |
| I/O接口 |
模擬輸出：2；模擬輸入：8；數字輸出：17；數字輸入：18；快速計數器：2 |
| 運行時核 |
|
| 編程接口 |
CAN:按需定制；Ethernet:現有；RS 232:按需定制 |
| 可編程于 |
IEC 61131-3 (IDE - OpenPCS with SYS TEC供應商擴展) |
| 工作條件 |
溫度: -40°C…+85°C |
| 電源 |
3.3V +/- 5% |
| 尺寸/重量 |
65 x 51 x 1,0 (L x W x H in mm) / 20g |
| LCD: |
DOT-matrix LCD (128x64, via SPI) |
| 大量保存 |
Micro-SD |
| RTC |
低電流RTC帶備用電池 |
| RoHS符合 |
是 |
|
