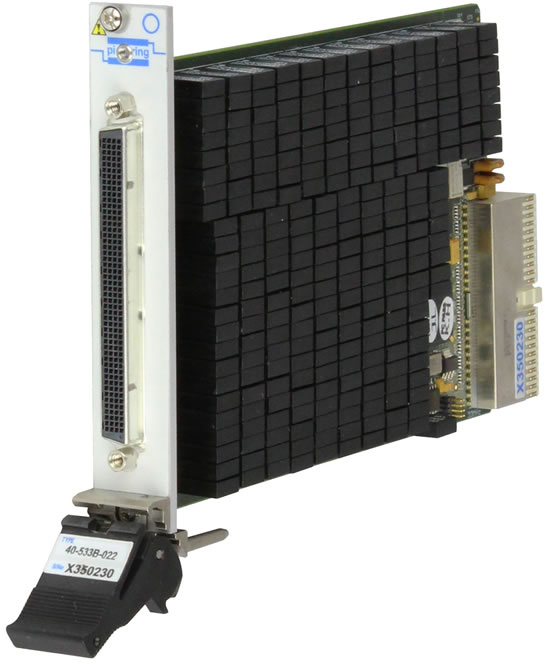

40-533B超高密度矩陣模塊被配置為 64x4 或 64x2 并且可選1刀或2刀舌簧繼電器版本。
典型的應用包括信號路由在功能性ATE和數據采集系統中。這些PXI矩陣模塊用高可靠性的鍍釕舌簧繼電器制造，提供 >109 工作頻次，保證開關長壽命和穩定的接觸電阻。
更大的矩陣可通過菊形鏈接多個PXI模塊的共同信號來實現。
主要特性
- 超高密度舌簧繼電器矩陣，最多可達
256 個交叉點?
- 配置為 64x4 或 64x2 矩陣
- 采用高可靠性的 Pickering 釕合金舌簧繼電器，實現最大性能
- 0.5ms常規操作速度
- 開關可達1A、150VDC/100VAC、最大 15W功率
- VISA、IVI 和 Kernel驅動支持 Windows XP/Vista/7/8
- 支持 PXI 或 LXI 機箱
- 內置診斷 - BIRST
- 支持 eBIRST 開關系統測試工具
- 3 年保修
規格
| 刀數: |
2 |
| 類型: |
矩陣配置 |
| 連接器數量: |
1 |
| 連接器性別: |
F |
| 連接器類型: |
200 |
| 最大載流 (A): |
1 |
| 最大開關電流 (A): |
1 |
| 最大開關電壓AC: |
100 |
| 最大開關電壓DC: |
150 |
| PXI插槽寬度: |
1 |
| 繼電器技術: |
Pickering Instrumentation Reed |
| TYP工作時間 (ms): |
0.5 |
| 最大開關功率 W: |
15 |
| 矩陣尺寸 Y: |
4 |
| 矩陣尺寸 X: |
64 |
| 單或雙 Y-總線: |
單 |
|
