產品 > PXI開關 > PXI矩陣開關模塊

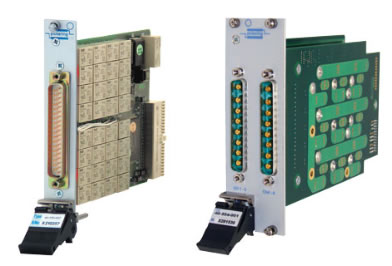

PXI高功率開關矩陣模塊

機電繼電器，電流等級為5安培和10安培，開關可達250VAC

固態繼電器，電流等級為10安培和40安培，開關可達200VDC/AC

單和雙矩陣配置

1或2刀開關配置

通過多個板卡可擴展容量

內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境
可選模塊支持我們的 eBIRST開關系統測試工具，這些工具能夠快速又簡便地查找LXI、PCI 和 PXI 開關系統中的繼電器故障。

這些PXI高功率開關矩陣模塊提供更高的電流和功率等級，相比高密度開關版本而言。這些高功率模塊專用于開關交流或直流負載或者控制大型繼電器或電磁管系統。固態繼電器矩陣占用2個PXI插槽，適用于汽車和航空電子測試應用。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

3年保修

選型表

高功率矩陣 - 1刀
類型	電流	開關類型	電壓	配置	PXI插槽?	貨號
x2模擬總線?	10安培	EMR	125VDC/250VAC	8x2	1	40-551-002
	10安培	固態	+/-200V (DC 或 AC 頂峰)	6x2		40-553-011
	16 安培	EMR	300VDC/250VAC	8x2	1	40-552-002
	16 安培	EMR	300VDC/250VAC	8x2 with Y Loop-Thru	1	40-552-012
	40安培	固態	+/-40V (DC 或 AC 頂峰)	6x2	2	40-554-011
	40安培	固態	+/-40V (DC 或 AC 頂峰)	8x2	2	40-555-011
x4模擬總線?	5安培	EMR	110VDC/250VAC	8x4	1	40-549-004
				雙 8x4		40-549-003
				16x4		40-549-001
	10安培		125VDC/250VAC	4x4	1	40-551-003
				8x4		40-551-001
				8x4 with LT		40-551-101
	16 安培		300VDC/250VAC	4x4		40-552-001
	16 安培		300VDC/250VAC	4x4 with Y Loop-Thru		40-552-011
x8模擬總線?	5安培	EMR	110VDC/250VAC	8x8	1	40-549-002

高功率矩陣 - 2刀
類型	電流	開關類型	電壓	配置	PXI插槽?	貨號
x4模擬總線?	5安培	EMR	110VDC/250VAC	8x4	1	40-550-002
x4模擬總線?	5安培	EMR	110VDC/250VAC	8x4	1	40-550-902

產品系列

Single 8x2 1-Pole 16 Amp PXI Power Matrix With Loop-Thru

單 8x2 1-刀 16 安培 PXI 功率矩陣含 Loop-Thru

貨號：40-552-012

高密度、大電流單刀功率矩陣模塊

連接器性別	公
單或雙Y-總線	單
最大開關功率(VA)	4000

連接器數量	1
最大開關功率(W)	448

Single 4x4 1-Pole 16 Amp PXI Power Matrix With Loop-Thru

單 4x4 1-刀 16 安培 PXI 功率矩陣含 Loop-Thru

貨號：40-552-011

高密度、大電流單刀功率矩陣模塊

連接器性別	公
單或雙Y-總線	單
最大開關功率(VA)	4000

連接器數量	1
最大開關功率(W)	448

Single 8x2 1-Pole 16 Amp PXI Power Matrix

單 8x2 1-刀 16 安培 PXI 功率矩陣

貨號：40-552-002

高密度、大電流單刀功率矩陣模塊

連接器性別	公
單或雙Y-總線	單
最大開關功率(VA)	4000

連接器數量	1
最大開關功率(W)	448

Single 4x4 1-Pole 16 Amp PXI Power Matrix

單 4x4 1-刀 16 安培 PXI 功率矩陣

貨號：40-552-001

高密度、大電流單刀功率矩陣模塊

連接器性別	公
單或雙Y-總線	單
最大開關功率(VA)	4000

連接器數量	1
最大開關功率(W)	448

PXI 6x2 30A固態矩陣

貨號 40-554-011
大電流矩陣可選6x2配置，占用兩個PXI機箱插槽。

連接器數量	2	單或雙Y-總線	單
連接器性別	公

PXI單8x2 1-刀10A功率矩陣

貨號 40-551-002
高密度，大電流單刀功率矩陣模塊。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI單4x4 1-刀 10A功率矩陣

貨號 40-551-003
單刀功率矩陣模塊。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI單8x4 1-刀5A功率矩陣

貨號 40-549-004
單刀功率矩陣模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI 8x4功率矩陣, 2 刀

貨號 40-550-002
雙刀功率矩陣適用于開關載重交流或直流負載或者用于服務于大型外部繼電器、觸點和電磁管。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI單8x4 1-刀 10A功率矩陣

貨號 40-551-001
高密度，大電流單刀功率矩陣模塊。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI單16x4 1-刀 5A功率矩陣

貨號 40-549-001
單刀功率矩陣模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI單8x8 1-刀 5A功率矩陣

貨號 40-549-002
單刀功率矩陣模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI雙8x4 1-刀 5A功率矩陣

貨號 40-549-003
單刀功率矩陣模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。

連接器數量	1	單或雙Y-總線	雙
連接器性別	公

8x4功率矩陣, 2-刀, 2xGMCT

貨號 40-550-902
8x4功率矩陣用于載重電流/低占空比功率開關。

連接器數量	2	單或雙Y-總線	單
連接器性別	公

PXI 8x4 1-Pole 10A Matrix With Loop-Thru

PXI 8x4 1-刀 10A矩陣，環路穿越

貨號 40-551-101
高密度，大電流單刀功率矩陣模塊。

連接器數量	2	單或雙Y-總線	單
連接器性別	公

PXI 6x2 10A固態矩陣

貨號 40-553-011
A 大電流矩陣可選6x2配置，占用兩個PXI機箱插槽。

連接器數量	2	單或雙Y-總線	單
連接器性別	公

PXI 8x2 30A固態矩陣

貨號 40-555-011
大電流矩陣可選8x2配置，占用PXI機箱的兩個插槽。

連接器數量	2	單或雙Y-總線	單
連接器性別	公
