產品 > PXI開關 > PXI矩陣開關模塊

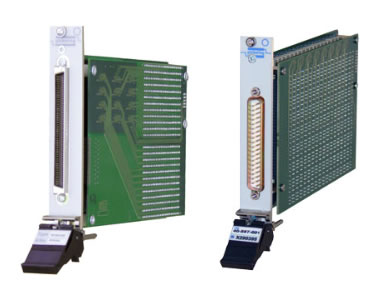

PXI中等密度開關矩陣模塊

釕合金簧片版本用于最大化信號性能
機電繼電器版本用于電流處理可達2安培
單或雙矩陣配置
通過多個板卡可擴展能力
快速工作速度 <500μs用于簧片版本； <3ms用于機電版本
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

Pickering的系列中等密度開關矩陣模塊是一種成本效益的解決方案，適用于要求中等PXI格式矩陣的應用。精選模塊還包含內置繼電器自我測試 (BIRST)，它提供一種快速途徑找到開關路徑故障，下至特定繼電器，無需任何外部測試設備。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

PXI Medium Density Switch Matrix Modules

3年保修

選型表

中等密度矩陣 - 1 刀			下面標注“B”的模塊包含BIRST
類型	電流	開關類型	電壓	配置	PXI 插槽?	BIRST	貨號
x2 模擬總線?	2 Amp	EMR	300VDC/250VAC	64x2	1	B	40-527-001
x4 模擬總線?	1 Amp (1.25A)?	簧片繼電器	150VDC/100VAC	44x4	1	-	40-523-021
		篩選 Reed		44x4		-	40-523-021-S
		簧片繼電器		46x4		-	40-524-021
	2 Amp	EMR	300VDC/250VAC	42x4	1	-	40-505-001
				34x4		-	40-525A-001
				16x4		-	40-525A-002
				32x4		B	40-528A-001
x6 模擬總線?	2 Amp			62x6		-	40-506-001
x8 模擬總線?	0.5 Amp (1A)	簧片繼電器	150VDC/100VAC	24x8	1	-	40-521-021
	1 Amp (1.25A)	簧片繼電器	150VDC/100VAC	雙 12x8	1	-	40-522-021
	2 Amp	EMR	300VDC/250VAC	25x8	1	-	40-507-001
				16x8		B	40-529A-001
x12 模擬總線?				18x12		-	40-508-001
x16 模擬總線				14x16		-	40-509-001

中等密度矩陣 - 2 刀			下面標注“B”的模塊包含BIRST
類型	電流	開關類型	電壓	配置	PXI 插槽?	BIRST	貨號
x4 模擬總線	1 Amp (1.2A)	簧片繼電器	150VDC/100VAC	44x4	1	-	40-523-022
x4 模擬總線	2 Amp	EMR	300VDC/250VAC	32x4		B	40-519A-002
x8 模擬總線?	0.5 Amp (1A)	簧片繼電器	150VDC/100VAC	24x8		-	40-521-022
	1 Amp (1.25A)	簧片繼電器	150VDC/100VAC	雙 12x8		-	40-522-022
	2 Amp	EMR	300VDC/250VAC	16x8		B	40-518A-002

產品系列

PXI Single 44 x 4 Matrix 1 Pole Screened

PXI 單 44 x 4 矩陣 1 刀篩選

貨號 40-523-021-S
配置為44x4高密度矩陣，采用簧片繼電器格式1-刀，2-刀和1-刀篩選。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI 單 32x4 2-刀

貨號 40-525-001
現有升級版 - 見 40-525A-001

PXI 16x4 Signal Insertion and Monitor Matrix

PXI 16x4 信號注入和監視矩陣

貨號 40-525A-002
這款16x4矩陣可用于信號注入UUT和測試系統之間。

最大開關功率	60W
最大開關功率	62.5VA

PXI 64x2 矩陣模塊, 1-刀, 2A, 60W

貨號 40-527-001
PXI單刀矩陣每個都支持128個交叉點。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI 32x4 矩陣模塊, 1-刀, 2A, 60W

貨號 40-528-001
現有升級版 - 見 40-528A-001

PXI 16x8 矩陣模塊, 1-刀, 2A, 60W

貨號 40-529-001
現有升級版 40-529A-001

PXI 32x4 矩陣模塊, 1-刀, 2A, 60W

貨號 40-528A-001
PXI單刀矩陣每個都支持128個交叉點。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI 16x8 矩陣模塊, 1-刀, 2A, 60W

貨號 40-529A-001
PXI單刀矩陣每個都支持128個交叉點。

連接器數量	1	單或雙Y-總線	單
連接器性別	公

PXI 34x4 Signal Insertion and Monitor Matrix

PXI 34x4 信號注入和監視矩陣

貨號 40-525A-001
這款矩陣可用于信號注入UUT和測試系統之間。

最大開關功率	60W
最大開關功率	62.5VA

PXI 32x4 2-刀 2A 矩陣含BIRST

貨號 40-519A-002
專用于測試應用中開關中等電壓/功率信號，簧片繼電器沒有足夠的等級，也適用于電信應用，發送和返回信號需要同時被切換。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI 42x4 矩陣模塊, 1-刀 2A 60W

貨號 40-505-001
中等密度2安培1-刀矩陣模塊。

PXI 16x8 矩陣模塊, 2-刀 2A,60W

貨號 40-518-002
2安培、2-刀矩陣模塊組成40PXI可編程開關系統的一部分。

PXI 32x4 矩陣模塊, 2-刀 2A,60W

貨號 40-519-002
2安培、2-刀矩陣模塊組成40PXI可編程開關系統的一部分。

PXI 16x8 2-刀 2A 矩陣含BIRST

貨號 40-518A-002
專用于測試應用中開關中等電壓/功率信號，簧片繼電器沒有足夠的等級，也適用于電信應用，發送和返回信號需要同時被切換。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI 32x6 矩陣模塊, 1-刀 2A 60W

貨號 40-506-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。

PXI 25x8 矩陣模塊, 1-刀 2A 60W

貨號 40-507-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。

PXI 18x12 矩陣模塊, 1-刀 2A 60W

貨號 40-508-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。

PXI 14x16 矩陣模塊, 1-刀 2A 60W

貨號 40-509-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。

PXI Single 44x4 Matrix, 1-Pole Switching

PXI 單 44x4 矩陣, 1-刀開關

貨號 40-523-021
中等密度矩陣。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI Single 24x8 Matrix, 1 Pole Switching

PXI 單 24x8 矩陣, 1 刀開關

貨號 40-521-021
超級高密度矩陣模塊被配置為24x8，可選簧片繼電器格式。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI 單 12x8 矩陣, 1 刀開關

貨號 40-522-021
也有簧片繼電器格式2-刀和1-刀篩選。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI Single 46 x 4 Matrix, 1 Pole Switching

PXI 單 46 x 4 矩陣, 1 刀開關

貨號 40-524-021
中等密度矩陣, 典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI Single 44x4 Matrix, 2 Pole Switching

PXI 單 44x4 矩陣, 2 刀開關

貨號 40-523-022
44x4 中等密度矩陣。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI 單 12x8 矩陣, 2 刀開關

貨號 40-522-022
中等密度PXI 單矩陣。

連接器數量	1	單或單Y-總線	單
連接器性別	公

PXI Single 24x8 Matrix, 2 Pole Switching

PXI 單 24x8 矩陣, 2 刀開關

貨號 40-521-022
超級高密度矩陣模塊被配置為24x8，可選簧片繼電器格式。典型應用包括在功能ATE中信號路由和數據采集系統。

連接器數量	1	單或單Y-總線	單
連接器性別	公
