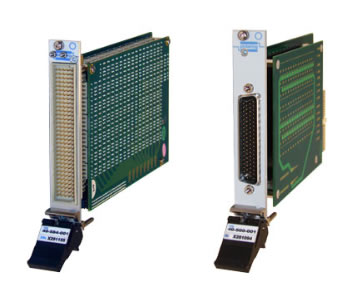

PXI高密度開關矩陣模塊

  • 釕合金簧片、機電和固態版本可選

  • 單和雙矩陣配置

  • 部分填充的配置可選

  • 通過多個板卡可擴展容量

  • 內置診斷 - BIRST - 適用于精選的模塊

  • 內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

適用于要求PXI格式為高密度矩陣的應用

Pickering的全系列高密度開關矩陣模塊是一種成本效益的解決方案，適合于要求PXI格式為高密度矩陣的應用。通過多個模塊連接起來可擴展為更大的矩陣?；善^電器版本采用高質量噴濺釕合金簧片，可在低和中等開關條件下實現極好的接觸性能，固態繼電器版本可用于高速和長壽命用途，而機電版本則適用于電流處理最大2安培。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

 PXI High Density Switch Matrix Modules
Standard 3-year warranty
3年保修

選型表

高密度矩陣 - 1 刀
類型 電流 開關類型 電壓 配置 PXI插槽 貨號
x2模擬總線 1 Amp 簧片繼電器 150VDC/100VAC 64x2 1 40-533B-031
2 Amp EMR 300VDC/250VAC 128x2 40-584-001
x4模擬總線 150mA (350mA) 固態 100V (直流或交流頂峰) 64x4 40-501-001
0.5 Amp 簧片繼電器 150VDC/100VAC 雙 32x4 1 40-534A-021
篩選簧片 40-534A-021-S
簧片繼電器 雙 44x4 40-536-021
簧片繼電器 64x4 40-533A-021
篩選簧片 40-533A-021-S
簧片繼電器 92x4 40-535-021
132x4 40-540-021
1 Amp 簧片繼電器 150VDC/100VAC 64x4 1 40-533B-021
0.5 Amp (1.5A)? 固態 60V (直流或交流頂峰) 64x4 40-500-001
2 Amp EMR 300VDC/250VAC 64x4 40-585-001
84x4 40-575-001
x6模擬總線 64x6 40-576-001
x8模擬總線 0.5 Amp 簧片繼電器 150VDC/100VAC 雙 16x8 1 40-532-021
篩選簧片 40-532-021-S
簧片繼電器 32x8 40-531-021
篩選簧片 40-531-021-S
簧片繼電器 44x8 40-537-021
55x8 40-538-021
66x8 40-541-021
1 Amp 32x8 40-530-021
2 Amp EMR 300VDC/250VAC 32x8 1 40-586A-001
50x8 40-577-001
x12模擬總線 36x12 40-578-001
x16模擬總線 0.5 Amp 簧片繼電器 150VDC/100VAC 33x16 40-542-021
2 Amp EMR 300VDC/250VAC 16x16 40-587A-001
28x16 40-579-001

高密度矩陣 - 2 刀 下面標注“B”的模塊包含BIRS
類型 電流 開關類型 電壓 配置 PXI插槽 貨號
x2模擬總線 1 Amp 簧片繼電器 150VDC/100VAC 64x2 1 40-533B-032
x4模擬總線 0.5 Amp 雙 32x4 40-534A-022
1 Amp 64x4 40-533B-022
x8模擬總線 0.5 Amp 簧片繼電器 150VDC/100VAC 32x8 1 40-531-022
雙 16x8 40-532-022
1 Amp EMR 33x8 40-581-002
x16模擬總線 2 Amp EMR 300VDC/250VAC 16x16 1 40-582-001

產品系列
PXI Ultra High Density 64x2 2-Pole Matrix
PXI 超高密度 64x2，2-刀矩陣

貨號 40-533B-032

超高密度矩陣模塊，最多可達256個交叉點。

連接器數量 1
單或雙Y總線 單
連接器性別 母
PXI Ultra High Density 64x2 1-Pole Matrix
PXI 超高密度 64x2，1-刀矩陣

貨號 40-533B-031

超高密度矩陣模塊，最多可達256個交叉點。

連接器數量 1
單或雙Y總線 單
連接器性別 母
PXI Ultra High Density 64x4 2-Pole Matrix
PXI 超高密度 64x4，2-刀矩陣

貨號 40-533B-022

超高密度矩陣模塊，最多可達256個交叉點。

連接器數量 1
單或雙Y總線 單
連接器性別 母
PXI Ultra High Density 64x4 1-Pole Matrix
PXI 超高密度 64x4，1-刀矩陣

貨號 40-533B-021

超高密度矩陣模塊，最多可達256個交叉點。

連接器數量 1
單或雙Y總線 單
連接器性別 母
PXI Single 64x4 Matrix 1-Pole Screened
PXI單64x4矩陣1-刀篩選的
貨號 40-533A-021-S
超級高密度矩陣模塊，256交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 母
PXI Dual 16 x 8 Matrix 1 Pole Screened
PXI雙16 x 8矩陣1刀篩選的
貨號 40-532-021-S
超級高密度矩陣模塊。
連接器數量 1 單或雙Y-總線 雙
連接器性別 公
PXI 32x8 Matrix Module, 1-Pole, 2A, 60W
PXI 32x8矩陣模塊, 1-刀, 2A, 60W
貨號 40-586-001
有升級版本 - 見 40-586A-001		 PXI 16x16 Matrix Module, 1-Pole, 2A, 60W
PXI 16x16矩陣模塊, 1-刀, 2A, 60W
貨號 40-587-001
有升級版本 - 見 40-587A-001
PXI 32x8 Matrix Module, 1-Pole, 2A, 60W
PXI 32x8矩陣模塊, 1-刀, 2A, 60W
貨號 40-586A-001
單刀矩陣每個支持256個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 128x2 Matrix Module, 1-Pole, 2A, 60W
PXI 128x2矩陣模塊, 1-刀, 2A, 60W
貨號 40-584-001
PXI 單刀矩陣每個支持256個交叉點。所有模塊采用機電繼電器。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 64x4 Matrix Module, 1-Pole, 2A, 60W
PXI 64x4矩陣模塊, 1-刀, 2A, 60W
貨號 40-585-001
PXI 單刀矩陣每個支持256個交叉點。所有模塊采用機電繼電器。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 16x16 Matrix Module, 1-Pole, 2A 60W
PXI 16x16矩陣模塊, 1-刀, 2A 60W
貨號 40-587A-001
單刀矩陣每個支持256個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 32x8 Matrix Card, 1 Pole
PXI單32x8 矩陣板卡, 1刀
貨號 40-530-021
非常高密度矩陣模塊。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Solid State Very High Density Matrix
PXI固態非常高密度矩陣
貨號 40-500-001
非常高密度矩陣采用固態開關配置為64x4 1-刀矩陣，在單插槽3U PXI模塊內。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Solid State Very High Density Matrix
PXI固態非常高密度矩陣
貨號 40-501-001
非常高密度矩陣采用固態開關配置為64x4 1-刀矩陣，在單插槽3U PXI模塊內。		 PXI 16x16 Matrix Module, 2-Pole, 2A, 60W
PXI 16x16矩陣模塊, 2-刀, 2A, 60W
貨號 40-582-001
16x16矩陣2-刀機電繼電器，2A電流處理。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 33x8 Matrix 2-Pole 1A
PXI單33x8矩陣2-刀1A
貨號 40-581-002
最高密度2-刀單插槽3U PXI矩陣模塊，40-581有264個交叉點配置為2-刀33x8矩陣。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 84x4 Matrix Module, 1-Pole, 2A, 60W
PXI84x4矩陣模塊, 1-刀, 2A, 60W
貨號 40-575-001
最高密度單插槽3U PXI 2安培矩陣。		 PXI 64x6 Matrix Module, 1-Pole, 2A, 60W
PXI 64x6矩陣模塊, 1-刀, 2A, 60W
貨號 40-576-001
最高密度單插槽3U PXI 2安培矩陣。		 PXI 50x8 Matrix Module, 1-pole 2A 60W
PXI 50x8矩陣模塊, 1-刀 2A 60W
貨號 40-577-001
最高密度單插槽3U PXI 2安培矩陣。
PXI Single 32x8 Matrix, 1 Pole Switching
PXI單32x8矩陣, 1刀開關
貨號 40-531-021
超級高密度簧片繼電器矩陣，
有256個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Dual 16x8 Matrix, 1 Pole Switching
PXI雙16x8矩陣, 1刀開關
貨號 40-532-021
超級高密度簧片繼電器矩陣，
有256個交叉點。
連接器數量 1 單或雙Y-總線 雙
連接器性別 公
PXI 36x12 Matrix Module, 1-pole 2A 60W
PXI36x12矩陣模塊, 1-刀2A 60W
貨號 40-578-001
最高密度單插槽3U PXI 2安培矩陣。		 PXI Dual 32x4 Matrix 1-Pole Switching
PXI雙32x4矩陣1-刀開關
貨號 40-534A-021
超級高密度簧片繼電器矩陣，
有256個交叉點。
連接器數量 1 單或雙Y-總線 雙
連接器性別 母
PXI Single 64x4 Matrix 1-Pole Switching
PXI單64x4矩陣1-刀開關
貨號 40-533A-021
超級高密度矩陣模塊，256交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 母
PXI 28x16 Matrix Module, 1-pole 2A 60W
PXI28x16矩陣模塊, 1-刀 2A 60W
貨號 40-579-001
最高密度單插槽3U PXI 2安培矩陣。		 PXI Single 32x8 Matrix, 2 Pole Switching
PXI單32x8矩陣, 2刀開關
貨號 40-531-022
超級高密度簧片繼電器矩陣，
有256個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Dual 16x8 Matrix, 2 Pole Switching
PXI雙16x8矩陣, 2刀開關
貨號 40-532-022
超級高密度簧片繼電器矩陣，
有256個交叉點。
連接器數量 1 單或雙Y-總線 雙
連接器性別 公
PXI Single 32x8 Matrix, 1 Pole Screened
PXI單32x8 矩陣, 1刀篩選的
貨號 40-531-021-S
超級高密度簧片繼電器矩陣，有256個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Dual 32x4 Matrix 1-Pole Screened
PXI雙32x4矩陣1-刀篩選的
貨號 40-534A-021-S
超級高密度簧片繼電器矩陣，有256個交叉點。
連接器數量 1 單或雙Y-總線 雙
連接器性別 母
PXI Dual 32x4 Matrix 2-Pole Switching
PXI雙32x4矩陣2-刀開關
貨號 40-534A-022
超級高密度矩陣模塊。
連接器數量 1 單或雙Y-總線 雙
連接器性別 母
PXI Single 64x4 Matrix 2-Pole Switching
PXI單64x4矩陣2-刀開關
貨號 40-533A-022
超級高密度矩陣模塊，256交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 母
PXI Single 132x4 Matrix, 1-Pole
PXI 單 132x4 矩陣, 1-刀
貨號 40-540-021
最高密度單插槽3U PXI簧片繼電器矩陣模塊，有最多528個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 母
PXI Single 66x8 Matrix, 1-Pole
PXI 單 66x8 矩陣, 1-刀
貨號 40-541-021
最高密度單插槽3U PXI簧片繼電器矩陣模塊，有最多528個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 44x8 Matrix, 1-Pole
PXI 單 44x8 矩陣, 1-刀
貨號 40-537-021
超級高密度簧片繼電器矩陣模塊，可達368個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 33x16 Matrix, 1-Pole
PXI 單 33x16 矩陣, 1-刀
貨號 40-542-021
最高密度單插槽3U PXI簧片繼電器矩陣模塊，有最多528個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Dual 44x4 Matrix, 1-Pole Switching
PXI 雙 44x4 矩陣, 1-刀開關
貨號 40-536-021
超級高密度簧片繼電器矩陣模塊，可達368個交叉點。
連接器數量 1 單或雙Y-總線 雙
連接器性別 公
PXI Single 55x8 Matrix 1-Pole Switching
PXI 單 55x8 矩陣 1-刀開關
貨號 40-538-021
超級高密度矩陣模塊被配置為單 55x8簧片繼電器矩陣，1-刀開關。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 92x4 Matrix, 1-Pole Switching
PXI 單 92x4 矩陣, 1-刀開關
貨號 40-535-021
超級高密度簧片繼電器矩陣模塊，可達368個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
