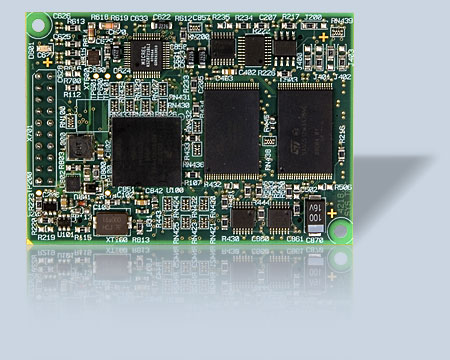

ECUcore-5208嵌入式單板計算機

ECUcore-5208屬于思泰的ECUcore系列。它在一塊電路板上集成了微控制系統中的所有元素。由于使用最先進的SMD封裝技術和多層設計，因此可以制造出最小尺寸的模塊。

開發板的尺寸是72mm x 51mm,并且帶有兩塊電路板連接器，具有嵌入式系統的多種功能。

ECUcore-5208包括一塊MCF5208芯片。它是基于第2版ColdFire微架構的高度集成的32位微處理器。它包含16kiB的內部SRAM和8kiB的可配置緩存。

標準的內存配置包括SDRAM, NOR-FLASH 和 EEPROM。NAND-Flash可供選擇。ECUcore 5208有3個UART和一個以太網接口。此外，該模塊還配置了一個串行外圍接口和I2C模塊。一對2mm間距的引腳做為ECUcore-5208到載板的連接器。

ECUcore-5208功能概述

Freescale Coldfire MCF5208 MCU的內部特性：

• 內部166.67MHz晶振
• 32位總線接口（SDRAM控制器和Flexbus共用）
• 10/100Mbps快速以太網控制器
• I2C總線
• 排隊的SPI總線
• 4個32位DMA定時器
• 2個看門狗（CPU和硬件）
• 周期中斷定時器（PIT）
• 中斷控制器
• 外部中斷
• 16通道DMA
• GPIO模塊
• JTAG/BDM模塊
• BGA封裝的196個引腳

內存配置：

• 16MiB SDRAM
• 4MiB NOR-FLASH
• 256Bytes EEPROM

板級通信：

• 3個UART
• 以太網接口

其它板級特性：

• 電源故障識別
• 電池緩沖實時時鐘
• JTAG/BDM模塊
• 操作系統：eCos
• 3.3V工作電壓（CPU內核需要1.5V內核電壓）
• 工業溫度范圍（-40°C 到 +85°C）
• 符合RoHS
