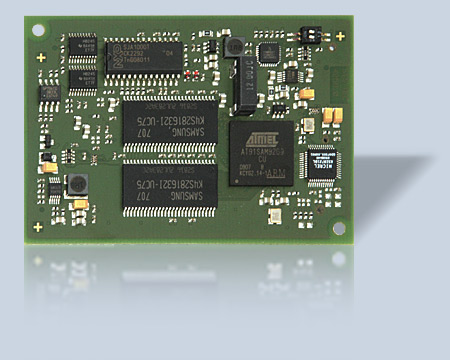

ECUcore-9263嵌入式單板計算機

帶LCD人機界面和觸摸控制器

為了響應不斷增長的HMI應用程序的需要，我們開發出了PLCcore-9263。在設計過程中充分考慮到成本和性能的協調，PLCcore-9263具有很高的性價比。PLCcore-9263提供了一個簡單而性能優化的硬件平臺，并提供了支持GUI的操作系統。

ECUcore-9263的主要特性
控制器	Atmel AT91SAM9263 with ARM926EJ-S Core
頻率	220MIPS at 200MHz, 240MHz internal PLL clock
RAM (默認/最大)	32/64MiB SDR-SDRAM, 32-bit data-bus 1MiB Video-RAM (PSRAM)
FLASH (默認/最大)	16/64MiB NOR, 16-bit data-bus
在板外圍設備	DMA, MMU, 硬件看門狗, 溫度傳感器, RTC, 觸摸屏控制器
接口
快速以太網	1x 10/100Mbps, 板載 PHY
CAN	1
UART	3
USB	2x USB 2.0 host, 12Mbps 全速 1x USB 2.0 device, 12Mbps 全速
SPI/I2C	2/1
大容量存儲器	Micro-SD 板載, MMC/SD-card signals on board-to-board connector
LCD	TFT-LCD 界面通過 CMOS 和 LVDS 顯示出
觸摸	電阻式, 12-位, 4-線接口
其它	SSC, AC97
工作條件	溫度: -40°C…+85°C 濕度: 10-90% RH, 非冷凝
電源	3.3V +/- 5%, 0.3A 最大
尺寸/重量	78 x 54 mm, 20g
板到板連接器	2x 2x 50 pin header socket, 1.27 mm pitch
板到板連接器上包含	CAN, 3 ASC, 1 DBGU/ASC, USB device, 2 USB host, I2C, 2 SPI, AC97, 2 SD-card, 18 DIO, Ethernet, TFT-CMOS, Touch, LVDS, 3 PWM/DIO, 4 Timer/Counter/DIO
RoHS 符合	是
操作系統	Linux with X server 和 QT framework
集成開發環境(IDE)	Pre-integrated Eclipse-based IDE with GNU C/C++ 工具鏈, source- and assembly-level調試器
補充中間件	CANopen協議棧源代碼 Ethernet POWERLINK協議棧源代碼

零件號	說明
	核心模塊
4001017	ECUcore-9263, 標準版 SBC 16MiB Flash, 32MiB SDR-SDRAM, 1MiB Video-RAM, RTC, PHY, 溫度傳感器
	開發包
按要求	開發包 ECUcore-9263
