簡介

開發套件PLCcore-iMX35是一款大容量、全面的開發包，并且價格特別實惠?；诰o湊PLC和集成的目標可視化，它使用戶能夠自己開發專用HMI設備。

該開發包能夠確保快速又無問題地調試PLCcore-iMX35模塊上系統。因此，它集成了所有硬件和軟件組件，都是創建自己HMI應用的必需組件：PLCcore-iMX35 SOM、相應的開發板包含QVGA LCD顯示器、4x4矩陣鍵盤、I/O外設和多種接口、OpenPCS IEC 61131編程系統、可創建圖形頁的SpiderControl HMI編輯器（演示版）以及其它附件。

開發板PLCcore-iMX35
開發板包括在套件內方便快速調試PLCcore-iMX35和簡化原型設計，適用于基于該模塊的用戶特定的HMI應用。該開發板包含不同的供電途徑、320x240 pixel QVGA LCD顯示器、以太網接口、2 CAN接口、2串口、4按鍵和4 LED用作控制元件用于數字輸入和輸出，并且它還包含一個滾輪和一個連接器用于4x4矩陣鍵盤。來自PLCcore-iMX35插頭的信號可鏈接到針腳頭連接器，可輕松連接你自己的外設電路。

OpenPCS IEC 61131編程系統
OpenPCS IEC 61131編程系統包含在套件內，用作PLCcore-iMX35的軟件開發平臺和調試環境。因此該模塊可在LD/FUB、SFC和CFC下圖形化編程也可在IL或ST下本地編程。經由以太網或CANopen下載PLC程序到模塊上 - 依賴于所使用的固件。大容量調試的功能性例如觀看和設置變量、單個循環、斷點和單個步進，簡化開發和調試用戶的軟件。

SpiderControl MicroBrowser
PLCcore-iMX35的集成目標可視化是基于iniNet Solutions公司的SpiderControl MicroBrowser。它可用于顯示PLC的過程數值以及操作者對PLC動作的傳遞（例如經由觸摸屏、滾輪和矩陣鍵盤的輸入）。

VMware Image Linux - ECUcore-iMX35
除了OpenPCS，PLCcore開發套件還包含開箱即用的開發環境用于編寫C/C++應用程序，其能夠同時執行PLC程序。該C/C++開發環境被預裝在VMware虛擬機上。需要啟動該虛擬機使用者可免費用。用于應用程序開發的虛擬機的規定提供多種好處給終端用戶。在你的開發電腦上安裝新軟件被減少到VMware使用者。PLCcore開發環境的安裝和相關工程文件不需要，因此為新用戶消除了很多可能的陷阱。你能夠輕松保存你的虛擬機的備份。在數據丟失的情況下，你可以切換到你的備用虛擬機，你可以馬上重新投入開發。

文檔

下載

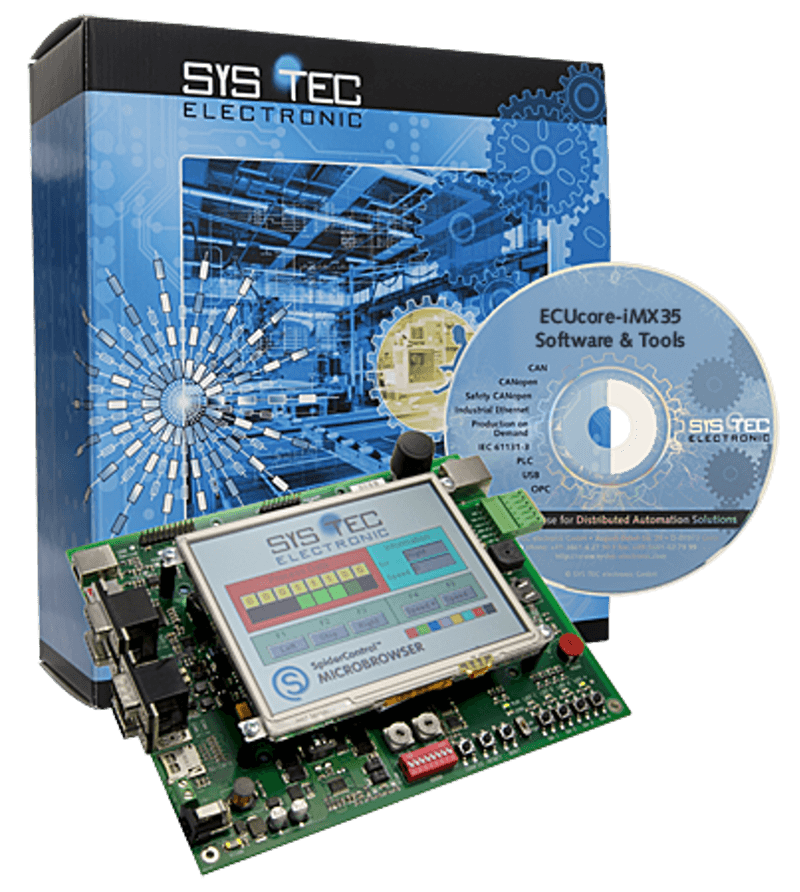

套件清單

• PLCcore-iMX35 - 模塊上系統
• 開發板ECUcore-iMX35
• 5.7“ TFT-LCD觸摸屏
• 4x4 矩陣薄膜鍵盤(unlighted)
• 國際電源, 12VDC, 1500mA
• RS232電纜, 1.8m
• FTP patch電纜Cat.5e, 2.0m
• CAN cable for 5 nodes, incl. 2x 120Ohm termination plugs
• Leverage tool
• ESD handling instructions
• OpenPCS - IEC 61131-3 Programming Environment for Windows
• Shared process image reference application project in source code
• VMware image with Linux cross-development tool chain for ECUcore-iMX35

訂貨說明

開發套件

使用sysWORXX SOM-iMX35所必需的開發套件:

	Development KIT PLCcore-iMX35 開始硬件開發的完美基礎。詳細>>		Development KIT ECUcore-iMX35 開始軟件開發的完美基礎。詳細>>
