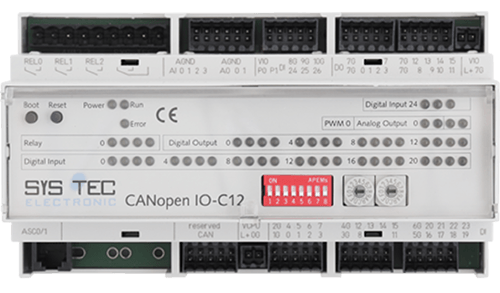

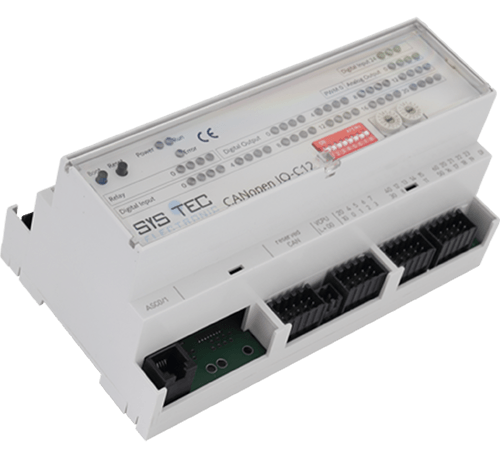

sysWORXX CANopen IO-C12

思泰首頁 > 接口和網關> sysWORXX CANopen IO-C12

CANopen IO模塊用于擴展你的自動化系統

安裝空間小但數字輸入和輸出通道多

CANopen IO-C12是一款緊湊型CANopen I/O擴展模塊具有優良性能。它通過CANopen網絡變量能夠訪問一個成熟的工業級I/O編制，并且具有網絡管理和節點保護的功能，采用緊湊型的可DIN導軌安裝的外殼。清晰安置的LED指示燈代表每個I/O的狀態，一目了然。可拆卸端子塊可輕松部署和更換模塊。

用于分布式系統，你可通過CANopen IO-C12 IO模塊輕松和快速地擴展你的自動化系統。

CANopen IO-C12有一個CPU核包括預編程固件用于CANopen通訊，各種外設用于工業輸入和輸出。廣泛的診斷功能保證可靠和安全工作。

CANopen IO模塊的所有輸入和輸出以及配置參數都可通過CANopen協議來訪問。CANopen IO-C12是一款CANopen從站設備，符合CANopen device profile CiA 401和CANopen communication profile CIA 301 V4.02。LED指示模塊的狀態，符合CiA 303-3 V1.0。

模塊特性

物理
尺寸 (LxWxH)	160x95x75mm
溫度	0 to 50°C (可選擴展溫度范圍)
濕度	10 to 95% 非冷凝(VDE 0110)
重量	ca. 350g
安裝方法	DIN-導軌安裝
外殼保護	IP20
供電
工作電壓	2x 24VDC ± 20% (獨立供電IO和CPU)
電流消耗	Typical 100mA (沒有連接I/O)
I/O接口
DI 24 VDC	24 (電氣隔離)
DO 24VDC, 0,5 A	16
繼電器輸出250VAC, 3 A	4 (3 NO, 1 charger)
模擬輸入	4 (可配置: 0...10VDC, 10-Bit分辨率)
模擬輸出	2 (可配置: 0...10VDC, max. 30mA, 10-Bit分辨率防短路)
PWM 24VDC, 0,5A	2
可視化
狀態LEDs	電源
	錯誤
	模塊狀態
	I/O狀態

CANopen特性

通訊子協議符合CiA 301
設備子協議符合CiA DS 404
狀態指示燈符合CiA 303-3 V1.0
層設置服務(LSS)符合CiA 305 V1.1
3TPDO/3RPDO
動態PDO-鏈接和映射
SDO-服務器
壽命保護、節點保護、心跳生產者/消費者
緊急情況生產者
變量、動態 PDO-映射
SDO-服務器
SYNC-消費者
TPDO傳輸類型: 異步, 同步, 事件驅動, 周期, 非周期或遠程請求
事件定時器和禁止定時器用于TPDO

通訊和設備配置:

電隔離高速CAN總線接口、CAN總線驅動在1條總線上支持多達64個節點
十六進制編碼開關用于設置節點ID和波特率
CAN總線波特率: 10kBit/s至1Mbit/s
CAN-高/低防短路24V
高質量連接器:(包含在發貨清單內)
RS232接口, 用于固件升級
非揮發性存儲器用于存儲配置數據
