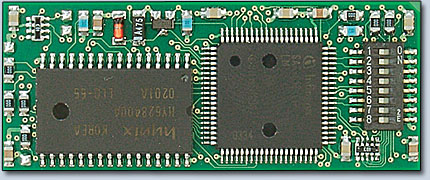

CANopen芯片是一個即插即用，高性價比的單板電腦配件，并且安裝了最新的CANopen固件。使用簡單的價格低廉的DIP40連接器組成了目標外設的接口，并且使得CANopen芯片轉化成了一個多功能的通信接口。

突出的靈活性

多達7種的IO配置提供了合適的多種多樣的數字輸入和輸出，模擬量輸入和PWM輸出。板載的硬件配置單元允許在部署時間進行模塊配置。

隨時開始OEM

CANopen芯片已經被進行了優化，并作為一個OEM組件插入到最終產品中。CANopen芯片的OEM實現使工程師從微控制器的核心流程設計中解放出來，并使得他們能夠?qū)Ｗ⒂诰唧w應用。購買CANopen芯片可以跳躍式的啟動您的開發周期。您可以免去花費在開發您自己的CANopen固件的精力，轉而專注于您的目標外設，從而縮短了您產品推向市場的時間。在CANopen協議內部工作原理上花費精力是不必要的。

快速開發

我們?yōu)镃ANopen芯片提供了一個開發套件，以促進您在開始階段快速和高效學習CANopen芯片。除了一個底板和一個USB-CAN接口，這個開發套件還包含所有必須的軟件，以使您快速開始學習。當然我們很樂意與您討論您所需要的定制功能，不管是軟件還是硬件。

CANopen芯片164技術規格

IO配置:

• 所有IO都是TTL電平
• 10位分辨率，0..5V的模擬量輸入
• 狀態和錯誤提示LED燈
• 通過DIP開關可選擇IO配置
• 如下IO配置是可用的:

  配置	DI	DO	AI
  0	14	8	2
  1	8	8	8
  2	16	8	-
  3	8	16	-
  4	16	-	8
  5	24	-	-
  6	16	4	4

通信參數:

• 4個TPDO / 2個RPDO
• 電隔離的CAN接口
• 無源CAN 2.0B
• 支持的波特率: 10/20/50/ 100/125/ 250/500/800/1000kBit/s
• 為通用數字和模擬量IO設備提供的遵循CiA DS 401的設備配置文件
• 符合CiA DS 301標準的NMT-slave
• 生命保護，節點監控,
• Heartbeat Producer
• 5 Heartbeat Consumer
• 動態變化的PDO-Mapping
• SDO-Server
• SYNC-Consumer
• Emergency-Producer
• TPDO通信類型: 同步，異步,事件驅動, 循環, 非周期遠程請求
• 遠程請求應答
• 為TPDO而設計的事件定時器和抑制定時器
• 板載的CAN收發器，可以通過跳線禁用

設備配置:

• 通過DIP開關或者LSS設置波特率
• 非易失性存儲配置數據
• 通過Hex-enconding 開關或者LSS選擇節點ID

電源供電:

• 5VDC ± 20%
• 電流消耗: 一般70mA (沒有連接IO的情況下)

外形/使用環境條件:

• 運行環境: 0..50°C, 可以根據要求擴展溫度范圍
• 尺寸: LxB: 56mm x 23mm
• 連接器類型: DIL40

供貨清單:

組裝好的經過測試了的模塊,連接器, 電纜,文檔, EDS文件, 含有評估板CANopen配置工具的CD。
