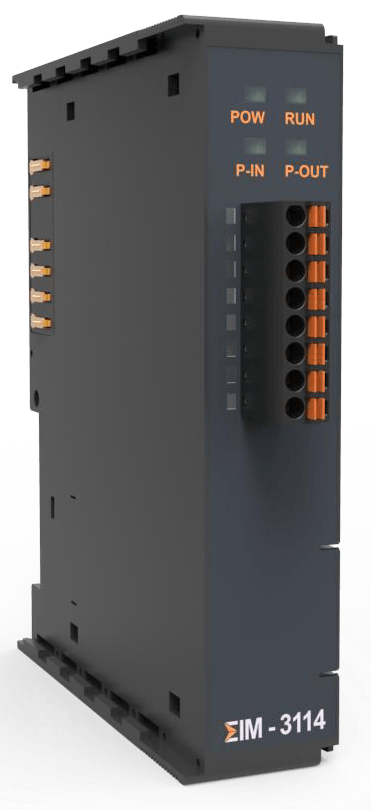

EIM 3114 模塊用于將-10V 至+10V 范圍內的電壓信號，處理成為控制系統可以識別的數字信號，分辨率為16 位。并在電氣隔離后，傳送給更高等級的自動化設備（如：控制器） 。在EIM 3114 模塊中，有4 個輸入端為2 線制類型端口，并共用同一個內部接地電位。
每個通道都有過壓、過流保護。同時可以將所有的輸入信號狀態通過端口旁的LED 指示燈進行顯示。緊湊型設計為電器柜節省了更多的占用空間。接線使用了插拔端子的形式，可以有效的在狹小空間內完成模塊的安裝、拆卸、更換等工作。
技術參數
| 輸入信號連接方式 |
單端兩線制連接 |
| 輸入信號通道數 |
4 通道 |
| 輸入信號電壓 |
-10V~+10V |
| 輸入阻抗 |
＞1MΩ |
| 輸入信號濾波頻率 |
15KHz |
| 分辨率 |
16 位 |
| 采樣率 |
500kSPS |
| 測量誤差 |
＜±0.1%（滿量程） |
| 通信接口 |
P-BUS |
| 分布式時鐘 |
/ |
| 24V 電流消耗 |
典型值 30 mA |
P-BUS電流消耗
|
典型值 127 mA |
指示燈
|
EtherCAT 狀態指示；
電源指示；P-BUS 連接通信指示 x 2；
信號指示燈 x 4；
|
| 電氣隔離 |
500Vrms（電源電壓/現場總線） |
| 配置 |
無地址或設置配置 |
| 導線類型 |
AWG 24 ~ 16 |
| 工作 / 儲藏溫度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相對濕度 |
95%，無冷凝 |
| 防護等級 / 安裝方式 |
IP20 / DIN 導軌安裝 |
| 重量 |
110 g |
| 訂貨編號 |
EIM 3114 0100 |
|
