主站配置 |
 |
- 工程文件處理和對比
- 通過總線掃描、從文件讀取和拖放創建拓撲
- 在配置的和實際的網絡之間對比
- 過程圖像,可縮放
- S2S編輯器
- FSoE主站和從站處理
|
- 各種采樣率
- 分布式時鐘 (DC) 設置
- 從CoDeSys導入信號名
- 導出網絡配置文件
– ETG.2100 含KPA擴展,ETG.2100
– IEC 61131-3 標準,導出“C” 頭文件 |
|
EtherCAT主站網絡配置

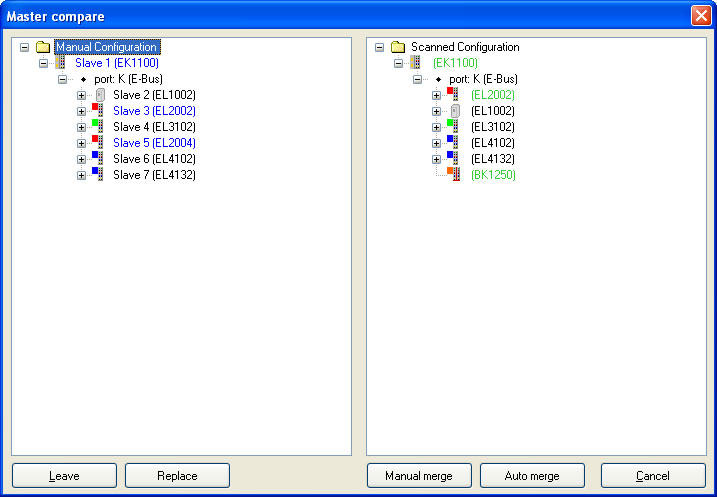

向上綁定到主站,Studio獲取主站配置 (如果主站正在運行) 或掃描該網絡探測實際硬件配置,然后把主站端配置和Studio中的某個進行對比。如果配置不匹配,有多種可能處理這些不同,例如簡單地更換主站或studio端配置為它的副本或者高級交互的配置合并。 |
|
 |
|

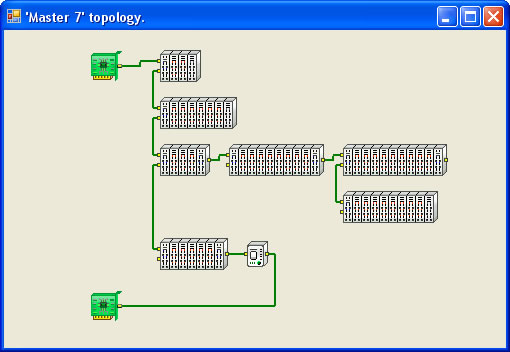

EtherCAT拓撲

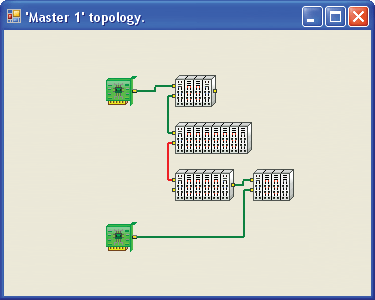

拓撲視窗顯示EtherCAT網絡架構和狀態。當分段之間通訊有丟失時,你能夠看到導線變成紅色高亮。如果電纜斷開發生于冗余檢查啟用狀態下,系統將指示斷開的位置。 |
|
 |
|
EtherCAT電纜冗余
目前冗余已經成為大多數應用的必須,因為在過程自動化領域對系統持續性和可靠性的要求日益增加。電纜冗余使多種事情變成可能,這些問題是傳統現場總線建立在閉環原理下的常見的多個瓶頸,例如電纜反饋問題查找和電纜斷開情況下的系統可用性。如果網絡中發生線路斷開,可被探測到并且拓撲將顯示事件(紅色線路)。因為在布線和網絡中的冗余,所有從站保持和EtherCAT主站的連接。 |
|
 |
|

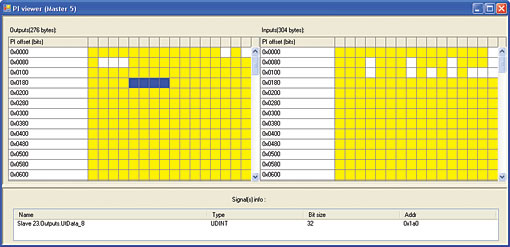

過程圖像觀察器
過程圖像觀察器顯示存儲器內輸入/輸出的分配。 |
|
 |
|

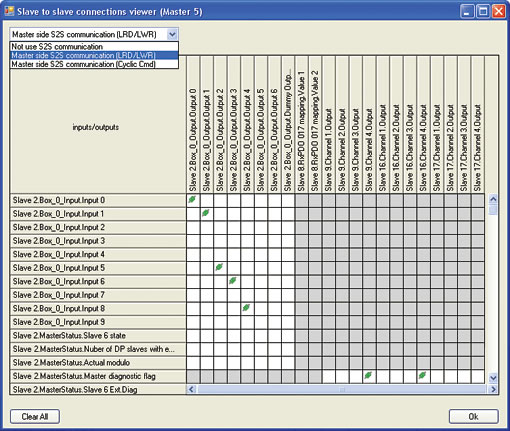

從站對從站通訊
從站對從站通訊允許在過程圖像輸入-輸出矩陣中的邏輯通訊,無需直接的物理導線。 |
|
 |
|

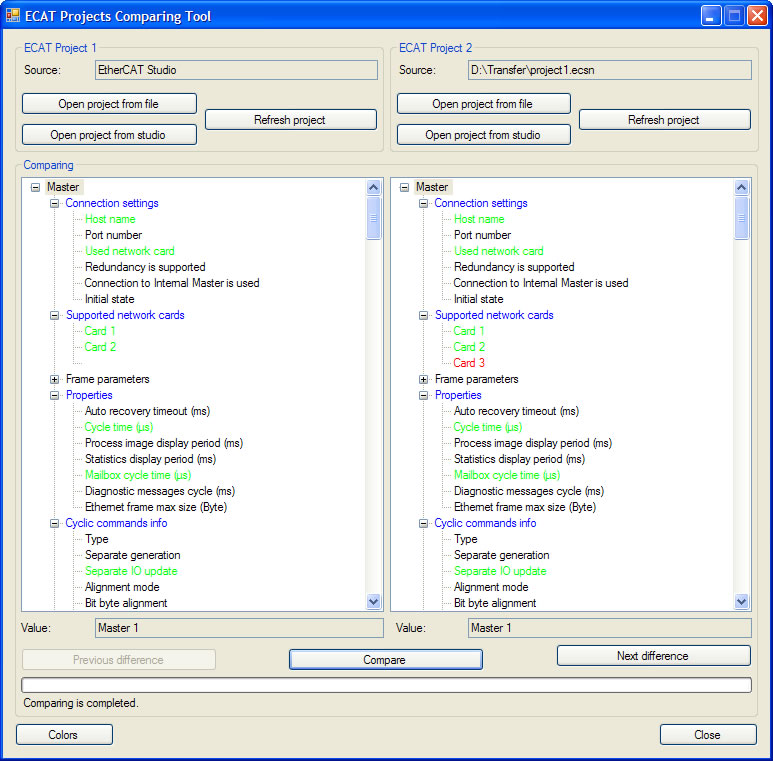

ECAT工程比較工具
ECAT工程比較工具可比較Studio中可用工程和其它來自文件的工程。
不同之處用可定制顏色高亮,屬性值可用。 |
|
 |
|
|
|
