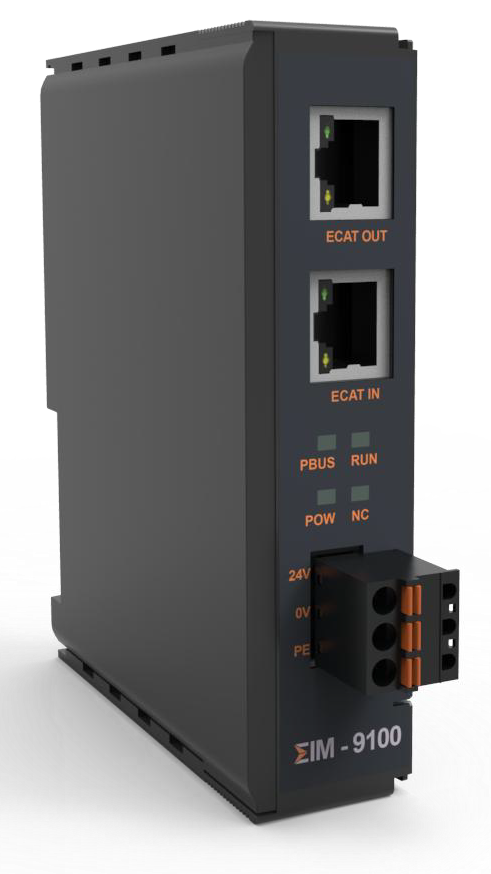

EIM 9100 前置耦合器用于通過 RJ45 以太網接口，連接 EIM 系列 I/O 模塊。一個從站島由一個 EIM 9100前置耦合器、任意多個 EIM I/O 模塊組成。該前置耦合器將來自 RJ45 的 EtherNet 100BASE-TX 的報文轉換為 P-BUS 模塊間信號總線與后級模塊進行通訊。
EIM 9100 前置耦合器有兩個 RJ45 以太網接口，通過 ECAT-IN 端口與上級 EtherCAT 主站/從站島網絡相連。通過 ECAT-OUT 端口可以與下級同一網段上的其他 EtherCAT 從站設備連接。
EIM 9100 前置耦合器可以部署在 EtherCAT 網絡信號傳輸段上的任意位置，但是不能直接與交換機連接。
技術參數
EtherCAT網絡中的作用
|
連接100BASE-TX EtherCAT 網絡與I/O 模塊 |
| 數據傳輸介質 |
EtherNet/EtherCAT通信電纜（不低于CAT5），屏蔽型 |
| 站點之間距離 |
最大100 米（100BASE-TX） |
| 可連接的EIM 端子數量 |
最大65534 個 |
| 總線協議 |
EtherCAT |
| 數據幀傳輸延時 |
≈1μs |
| 數據傳輸速率 |
100M baud |
| 組態 |
無需配置 |
| 總線接口 |
2 x RJ45 |
| 指示燈 |
EtherCAT 狀態指示；
電源指示；
P-BUS 連接通信指示; |
| 電源 |
24V DC（-15% / +20%），
|
| 24V 電流消耗 |
典型值 39 mA |
| P-BUS 負載電流典型值 |
2000mA |
| 電源觸點 |
最大24V DC / 最大7A |
| 電氣隔離 |
500Vrms（電源電壓/現場總線） |
| 工作 / 儲藏溫度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相對濕度 |
95%，無冷凝 |
| 防護等級 / 安裝方式 |
IP20 / DIN 導軌安裝 |
| 重量 |
146 g |
| 訂貨編號 |
EIM 9100 0100 |
|
