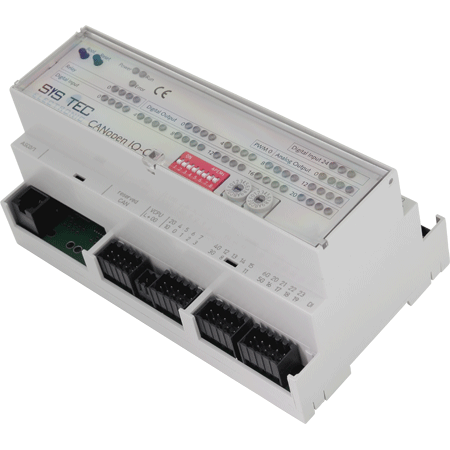

CANopen IO-C12 輸入輸出模塊

/uploads/30/e4/30e40b09027f30c5f07da2abc5b83c4b/phyPS-409-Y-CANopen-IO-C12_0961-450x450.png

說明

CANopen IO-C12 是一款緊湊型 CANopen I/O 擴展模塊具有優良性能。它可通過 CANopen 網絡變量訪問一個成熟的工業級 I/O 編譯,并且具有網絡管理和節點保護的功能,采用緊湊型的可DIN導軌安裝的外殼。清晰安置的LED指示燈表示每個 I/O 的狀態,一目了然。可拆卸端子塊可輕松部署和交換模塊。

規格

IO 配置和模塊特點:

  • 27 路數字輸入 24VDC, 電隔離
  • 16 路數字輸出 24VDC/0,5A, 電隔離, 防短路
  • 4 路繼電器輸出 250VAC/3A, 3個 NO 和 1個變換器
  • 4 路模擬輸入 0..10VDC, 10位分辨率
  • 2 路模擬輸出 0..10VDC, 最大 30mA, 10位分辨率, 防短路
  • 2 路 PWM 輸出 24VDC/0,5A
  • IO 連接器: 可拆卸彈簧型端子連接器
  • LED 燈指示 IO-狀態, 電源 LED, 設備狀態, 錯誤-LED

電源,環境條件:

  • 工作電壓: 2x 24VDC ± 20%, 獨立電源用于 IO 和 CPU
  • 電流消耗: 常規 100mA (沒有連接的 IO)
  • 工作溫度: 0..50°C, 可根據要求擴展溫度范圍
  • 尺寸 (LxWxH in mm): 160x95x75
  • 安裝方法: DIN/EN-導軌安裝
  • 外殼保護級: IP20
  • 重量: ca. 350g

特性

CANopen 特點:

  • 通訊子協議符合 CiA 301
  • 設備子協議符合 CiA DS 404
  • 狀態指示燈符合 CiA 303-3 V1.0
  • 層設置服務 (LSS) 符合 CiA 305 V1.1
  • 3 TPDO / 3 RPDO
  • 動態 PDO-鏈接和映射
  • SDO-服務器
  • 壽命保護、節點保護、心跳生產者/消費者
  • 緊急情況生產者
  • 變量、動態 PDO-映射
  • SDO-服務器
  • SYNC-消費者
  • TPDO 傳輸類型: 異步, 同步, 事件驅動, 周期, 非周期或遠程請求
  • 事件定時器和禁止定時器用于 TPDO

通訊和設備配置:

  • 電隔離高速CAN總線接口、CAN總線驅動在1條總線上支持多達64個節點
  • 十六進制編碼開關用于設置節點 ID 和波特率
  • CAN總線波特率: 10kBit/s 至 1Mbit/s
  • CAN-高/低防短路 24V
  • 高質量連接器: (包含在發貨清單內)
  • RS232 接口, 用于固件升級
  • 非揮發性存儲器用于存儲配置數據

訂貨說明

訂貨清單/ 貨號

組裝和測試過的模塊、連接器、文檔、EDS文件,CD內含CANopen配置工具演示版

貨號 說明
phyPS-409-Y CANopen IO-C12
27 路數字輸入、16路數字輸出、4路繼電器輸出、4路模擬輸入、2路模擬輸出和2路PWM輸出

下載

EDS file - CANopen IO-C12
P/N SO-1044 - 包內含 "電子數據表" (EDS) 用于 CANopen IO-C12 模塊
5 kB
