USB-CANmodul8：8路CAN轉USB接口
|
|
說明
基于成功的USB CAN網關設計，USB-CANmodul8 型CAN總線接口模塊含有8路CAN通道，通過高達 480Mbps的高速USB2.0連接到PC。該款USB CAN網關可非常舒服地、也高性價比地在分布式系統傳輸CAN報文。該分布系統需要一個集中的數據采集，例如應用于汽車領域，研究所或實驗室。
與其它SYS TEC USB CAN 網關系列一樣，USB-CANmodul8型CAN轉USB接口支持所有種類的基于CAN的高層協議，例如CANopen、SDS、DeviceNet 或 J1939。另外，它的新型低功率32位CPU核確保可靠通訊，即使在高總線負荷的情況下。并且提供精確的報文時間戳。所提供的PC驅動可輕松即插即用安裝，并且支持在一臺PC上同時使用高達64個USB-CANmodul型USB CAN接口。 它的緊湊結構和特別吸引人的價格，使這款USB-CANmodul8型CAN轉USB接口模塊成為一款理想的解決方案，廣泛應用于基于CAN總線的服務和維護任務。
參數
| 可用CAN通道: |
8路 |
| PC 連接: |
USB V2.0 高速達到 480 Mbps |
| CAN 接口: |
8 路 CAN 接口，高速 CAN 符合 ISO 11898-2，光電隔離
|
| CAN 收發器: |
高速 CAN: 82C251 |
| CAN 規范: |
2.0A (11位標識符)
2.0B (29位標識符) |
| CAN 連接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 總線功能: |
遠程幀
只聽模式
為收到的報文加時間戳
接收傳輸的回聲包含時間戳
由模塊自動傳輸周期性報文 |
| 軟件支持 Windows 操作系統: |
USB-CANmodul Control - 該配置工具可管理多個 USB-CANmodul 型USB CAN模塊
PCAN View - 一款簡單的CAN監視器，可接收和傳輸CAN報文 |
| 程序員支持的Windows操作系統: |
全面的程序員 API 包括演示源，適用于 Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于 SYS TEC CANopen 協議棧并可輕松執行CANopen應用程序 |
| 程序員支持的Linux操作系統: |
SocketCAN based API (Linux Kernel version 2.6.32) |
| 設備驅動: |
Windows , Linux, WinCE 5.0, WinCE 6.0 |
| LED 指示燈: |
LED指示燈用于電源、CAN狀態、CAN通訊 |
| 電源: |
85 ... 264 VAC, 可選 9 ... 36 VDC |
| 電流消耗: |
自供電 |
| 操作溫度: |
0℃ 至 +55℃ |
| 外殼: |
臺式，1HU 19” 軌道安裝或開放支架 |
| 重量: |
大約 1062g |
| 尺寸: |
200 x 224 x 72 (LxWxH, in mm) |
|
下載
訂貨說明
| 貨號 |
說明 |
| 3204004 |

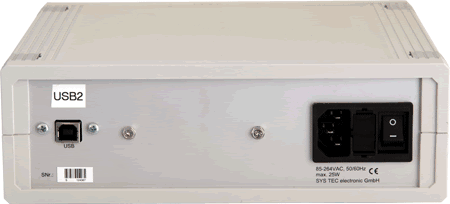

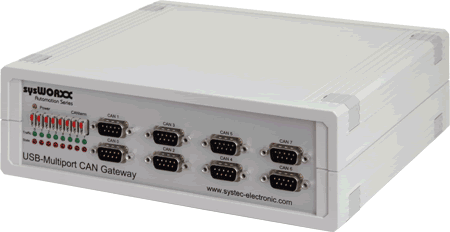

USB-CANmodul8：臺式，高速 CAN 收發器 82C251, 光電隔離，電源 85 至 264 VAC |
| 3204010 |
USB-CANmodul8：臺式，高速 CAN 收發器 82C251, 光電隔離, 電源 9 至 36 VDC |
| 3404002 |
USB-CANmodul8：19" 軌道安裝，高速 CAN 收發器 82C251, 光電隔離, 電源 85 至 264 VAC |
| 3304000 |

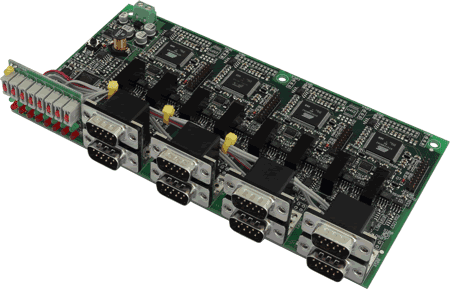

USB-CANmodul8：開發支架，高速 CAN 收發器 82C251, 光電隔離, 電源 85 至 264 VAC |
|
|
|
)
