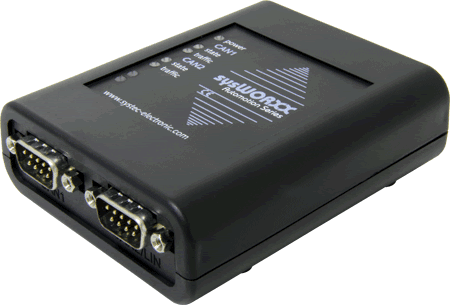

USB-CANmodul2型 CAN USB 轉換器是擴展版的 USB-CANmodul1，是一款最靈活的，小尺寸又非常高性價比的CAN總線接口方案，可通過USB把CAN總線連接到PC。CAN報文清晰可見地被傳輸。該CAN轉USB接口模塊支持所有種類的基于CAN的高層協議，例如CANopen、SDS、DeviceNet 或 J1939。另外，它的新型低功率32位CPU核確保可靠通訊，即使在高總線負荷的情況下。每個接收的報文都有一個精確的時間戳。

所提供的PC驅動可輕松即插即用安裝，并且支持在一臺PC上同時使用高達64個USB-CANmodul型USB CAN接口。

該款CAN USB轉換器含低速和單線CAN收發器，備有不同的型號版本。也包括一個8位數字I/O端口。它的高度靈活性和特別吸引人的價格，使這款USB-CANmodul2型CAN轉USB接口模塊成為一款理想的解決方案，廣泛應用于基于CAN總線的開發，服務和維護任務。

參數

可用CAN通道:	2路
PC 連接:	USB V2.0 全速傳輸類型: bulk, 12 Mbps
CAN 接口:	2路 CAN 接口，高速 CAN 符合 ISO 11898-2，光電隔離可選低速或單線CAN符合ISO 11898-3
CAN 收發器:	高速 CAN: 82C251, SN65HVD23x, TLE6250G, TJA1041, TJA1050 低速 CAN: TJA1054 s單線 CAN: AU5790
CAN 規范:	2.0A (11位標識符) 2.0B (29位標識符)
CAN 連接器:	SUB-D9
CAN 比特率:	10kbps 至 1Mbps
CAN 總線功能:	遠程幀只聽模式為收到的報文加時間戳接收傳輸?shù)幕芈暟瑫r(shí)間戳由模塊自動傳輸周期性報文
軟件支持 Windows 操作系統:	USB-CANmodul Control - 該配置工具可管理多個 USB-CANmodul 型USB CAN模塊 PCAN View - 一款簡單的CAN監視器，可接收和傳輸CAN報文
程序員支持的Windows操作系統:	全面的程序員 API 包括演示源，適用于 Microsoft Visual C++, LabView, Visual Basic .NET CANopen API for .NET – 基于 SYS TEC CANopen 協議棧并可輕松執行CANopen應用程序
程序員支持的Linux操作系統:	SocketCAN based API (Linux Kernel version 2.6.32)
設備驅動:	Windows, Linux, WinCE 5.0, WinCE 6.0
其它	可選8位數字 I/O 擴展端口 (TTL-level)
LED 指示燈:	LED指示燈用于電源、CAN狀態、CAN通訊
電源:	USB 供電
電流消耗:	常規 150mA
操作溫度:	-15℃ 至 +85℃
外殼:	臺式
重量:	大約 110g
尺寸:	100 x 78 x 30 (LxWxH, in mm)

下載

	USB-CANmodul 實用程序包 V4.15版 - 驅動 for Windows / LabView	6 MB
	USB-CANmodul 驅動包 Windows CE版 V1.02 - 驅動 for WinCE 5.0 和 WinCE 6.0	210 kB
	CANopen API for .NET P/N SO-1088 - V5.46 - 2010/5發布	33 MB
	Linux SocketCAN 驅動用于 USB-CANmodul 系列 V0.4版本	69 kB

訂貨說明

貨號	說明
3204003	USB-CANmodul2：臺式、2路高速 CAN 收發器 82C251、光電隔離
3204019	USB-CANmodul2 - 1x TJA1054, 1x 82C251 光電隔離：臺式、1路低速 CAN 收發器 TJA1054、1路高速 CAN 收發器 82C251、光電隔離
3204009	USB-CANmodul2 - 1x TJA1054, 1x 82C251：臺式、1路低速CAN收發器 TJA1054、1路高速 CAN 收發器 82C251
3204011	USB-CANmodul2 - 2x TJA1054：臺式、2路低速CAN收發器 TJA1054
3204008	USB-CANmodul2 - 1x AU5790, 1x 82C251：臺式、1路單線 CAN 收發器 AU5790、1路高速CAN收發器 82C251、光電隔離
3204007	USB-CANmodul2 含8位擴展端口：臺式、8位擴展端口、2路高速CAN收發器 82C251、光電隔離
